کلید مینیاتوری

کلیدهای مینیاتوری یا MCB که مخفف Miniature Circuit Breaker تجهیزات الکتریکی هستند برای کنترل جریان حرارتی و مغناطیسی که در صورت عبور جریان بیش از حد ، کلیدهای مینیاتوری فرمان قطع مدار را صادر میکنند.

انواع کلید مینیاتوری و کاربرد آنها
انواع کلید مینیاتوری به دسته‌های یک پل، دو پل، سه پل و چهار پل تقسیم می‌شوند و بازه ی جریان آنها از ۱ تا ۶۳ آمپر تقسیم می‌شود؛  کلیدهای مینیاتوری از رایج‌ترین ابزارهای  الکتریکی در صنعت برق می‌باشند چرا که در تمام حوزه‌ها از جمله ساختمان سازی صنایع معادن فولاد پتروشیمی کارخانجات کاربرد اساسی دارند، مکانیزم عملکرد کلیدهای مینیاتوری با توجه به آلیاژ به کار رفته و فنر اخطار دهنده در داخل آن است چرا که در لحظه عبور بیش از حد جریان صفحه آلیاژی داغ شده و به فنر قطع کننده دستور داده و کلید از حالت on به حالت off میرود.

قدرت قطع کلیدهای مینیاتوری
کلیدهای مینیاتوری با قدرت قطع ۶ کیلوآمپر و ۱۰ کیلوآمپر در بازار موجود می‌باشند همچنین در بعضی از تیپ‌های آن کلیدها دارای نمایشگر قطع و وصل می‌باشند که وقتی در حالت وصل قرار دارند نمایشگر به رنگ قرمز و وقتی به حالت قطع می‌روند نمایشگر به رنگ سبز در می‌آید.  کلیدهای مینیاتوری با سوار شدن بر روی ریل‌ها در تابلو برق و باکس‌های توزیع قرار می‌گیرند و همچنین از سطح مقطع مناسب سیم که از یک و نیم میلی‌متر به بالا شروع می‌شود ورودی و خروجی آنها تغذیه می‌گردد.

ابعاد کلید های مینیاتوری
ابعاد کلیدهای مینیاتوری تک پل  یک سانت و ۸ میلیمتر می‌باشد که به این ترتیب با اضافه شدن هر پل متقابلاً یک سانت و ۸ میل دیگر به آن اضافه می‌شود به طور مثال کلید مینیاتوری سه پل ۵ سانت و ۴ میل عرض دارد.

جدول ابعاد انواع کلید مینیاتوری

تک پل
85mm×18mm×78.5mm

دوپل
85mm×36mm×78.5mm

سه پل
85mm×54mm×78.5mm

چهارپل
85mm×72mm×78.5mm

ادوات کمکی و اعلامی کلیدهای مینیاتوری

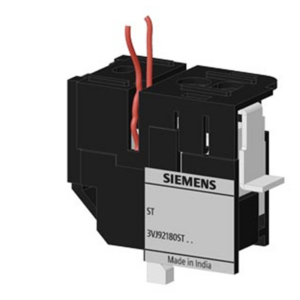

امروزه کلیدهای مینیاتوری قابلیت نصب رله شنت را دارند که در مواقعی با استفاده از سنسورها یا ابزار دقیق‌های گوناگون قابلیت فرمان گرفتن از آنها را دارا میباشند و در صورت پالس دریافتی تغییر وضعیت خود را انجام میدهند همینطور با نصب کنتاکت های کمکی باز و بسته وضعیت on و یا off  بودن کلید مشخص و با دستور پالس خروجی قابلیت اطلاع رسانی به اتاق کنترل یا PLC  را دارا میباشد.

جنس بدنه ی کلید های مینیاتوری
کلیدهای مینیاتوری از بدنه عایقی باکالیت و  مواد شیمیایی عالی که در وضعیت حریق مانع از آتش سوزی گسترده و افزایش شعاع آتش می‌شوند.

دسته بندی کلیدهای مینیاتوری
کلیدهای مینیاتوری در دسته های B, C, D ساخته می‌شوند که دسته B مخصوص تغذیه روشنایی‌ها و دسته C  مخصوص تغذیه لوازم برقی و پریزها و تغذیه D مخصوص تغذیه بارهای موتوری می‌باشد.
علت تفاوت دسته‌های B ,C , D زمان قطع کلید در طول مدت تحمل اضافه بار می‌باشد ،  از آنجایی که لوازم مصرفی روشنایی باید حداقل اضافه بار را تحمل کنند از دسته B استفاده می‌شود و همینطور  با توجه به مقاومت لوازم مصرفی و پریزها در برابر اضافه بار از دسته C و همینطور  برای بارهای موتوری از دسته D استفاده می‌شود چرا که برای راه‌اندازی یک موتور در ابتدا  جریانی معادل ۵ تا ۷ برابر جریان نامی که به آن جریان اولیه گفته می‌شود از خود عبور میدهد که کلید مینیاتوری باید تحمل عبور این جریان را برای چند ثانیه داشته باشد.

وایرینگ کلیدهای مینیاتوری
در هنگام wiring کلید مینیاتوری باید به این نکته توجه داشت که هیچگاه سیم‌ها شل نباشند و پیچ قفل سیم به اندازه کافی سفت شده باشد  چرا که اگر پیچ قفل سیم  به درستی و به اندازه سفت نشده باشد با توجه به ایجاد قوس الکتریکی در ابتدای ورودی یا خروجی، مدار دچار آرک می‌شود و امکان جرقه و آتش سوزی وجود دارد.

نقش کلیدهای مینیاتوری در طراحی
کلیدهای مینیاتوری همیشه به عنوان کلیدهای پایین دست در مدارات تغذیه طراحی می‌شود  و بیشتر برای تغذیه داخلی ساختمان‌های اداری تجاری مسکونی بیمارستانی تعبیه می‌شوند .از آنجا که کارکرد با این کلیدها بسیار ساده می‌باشد، همیشه بعنوان خروجی در تابلوهای برق خانگی، مسکونی و صنعتی قرار می‌گیرند.

مزایای کلید مینیاتوری

قطع اتوماتیک مدار در زمان اضافه بار
قطع اتوماتیک مدار در زمان اتصال کوتاه
قابل استفاده در تیپ های مختلف کاری A,B,C,D,Z
اشغال فضای کم در محیط تابلو برق
اصطلاک کم در برابر فیوز های ذوب شونده
استفاده بسیار آسان برای پرسنل
هزینه تعمیر و نگهداری بسیار پایین
قابل اطمینان در تمامی محیط های اداری، ساختمان، صنعتی
سازگار با محیط‌های گرم،مرطوب،بد آب و هوا
بدنه نسوز در مقابل آتش سوزی
دارای وضعیت نشان دهنده خطا

طریقه عیب یابی کلید مینیاتوری
اگر کلید مینیاتوری استفاده شده در تابلو برق قرار گرفته باشد ابتدا باید آن را از مدار خارج کرده و به وسیله مولتی متر تمامی ورودی‌ها و خروجی‌ها را تست کرد تا اگر احیاناً بر اثر از بین رفتن روکش‌ها و یا اتصال سیم‌ها که موجب آرک زدن و اتصال کوتاه شده آنها را شناسایی و رفع عیب کرد. در صورت عدم شناسایی اخلال در وایرینگ تابلو برق باید کلید مینیاتوری را تعویض و کلید قبلی را برای استعلام فنی به کارخانه ارسال نمود.
گاهی کلیدهای مینیاتوری موجود در تابلو برق در زمان‌های بسیار کوتاه به حالت تریپ در می‌آیند در این حالت ابتدا باید با استفاده از کلمپ مولتی متر  جریان عبوری از کلید مینیاتوری را اندازه‌گیری و با توجه به مشخصه آمپراژی آن هر دو مولفه را با یکدیگر مقایسه نمود.
از دیگر موارد عمومی در تست و عیب کلیدهای مینیاتوری می‌توان به:

از بین رفتن عمر مفید کلید مینیاتوری
اکسیداسیون پیچ های کلید مینیاتوری
عدم توجه به قرار گیری مناسب کلید مینیاتوری
سربندی نامناسب و غیر اصولی کلید مینیاتوری
نبود تهویه مناسب تابلوبرق برای حفظ دمای کلید مینیاتوری

تابلو برق مناسب برای نصب کلیدهای مینیاتوری
تابلو برق مورد استفاده که کلید مینیاتوری در آن باید نصب گردد ابتدا دارای فضای مناسب جهت جانمایی کلید و IP تعریف شده متناسب با محیط کارکرد کلید مینیاتوری و همچینین دسترسی ساده و آسان برای عملیات تعمیر و نگهداری را باید دارا باشد.
جهت مشاوره و اطلاع از تابلوبرق های کلید مینیاتوری برای انشعاب های ساختمانی و صنعتی و همچنین آگاهی از قیمت و کلید مینیاتوری مناسب جهت استفاده در محیط های مسکونی و صنعتی با کارشناسان مجموعه کاوان صنعت الکتریک تماس حاصل فرمایید.

در این دسته بندی از محصولات کاوان الکتریک میتوانید انواع کلید مینیاتوری را به همراه قیمت به روز مشاهده کنید؛ برای درک کامل عملکرد سایر قطعات تابلو برق، مطالعه مقاله جامع “اجزای تابلو برق صنعتی“ را به شما عزیزان توصیه می‌کنیم. جهت مشاوره خرید تجهیزات و یا سفارش ساخت تابلو برق از طریق شماره: ۰۹۱۲۴۷۶۶۳۶۸ با کارشناسان ما در تماس باشید.
